安顺互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

直流系统接地故障定位仪安顺
<安顺>天正华意电气设备有限公司

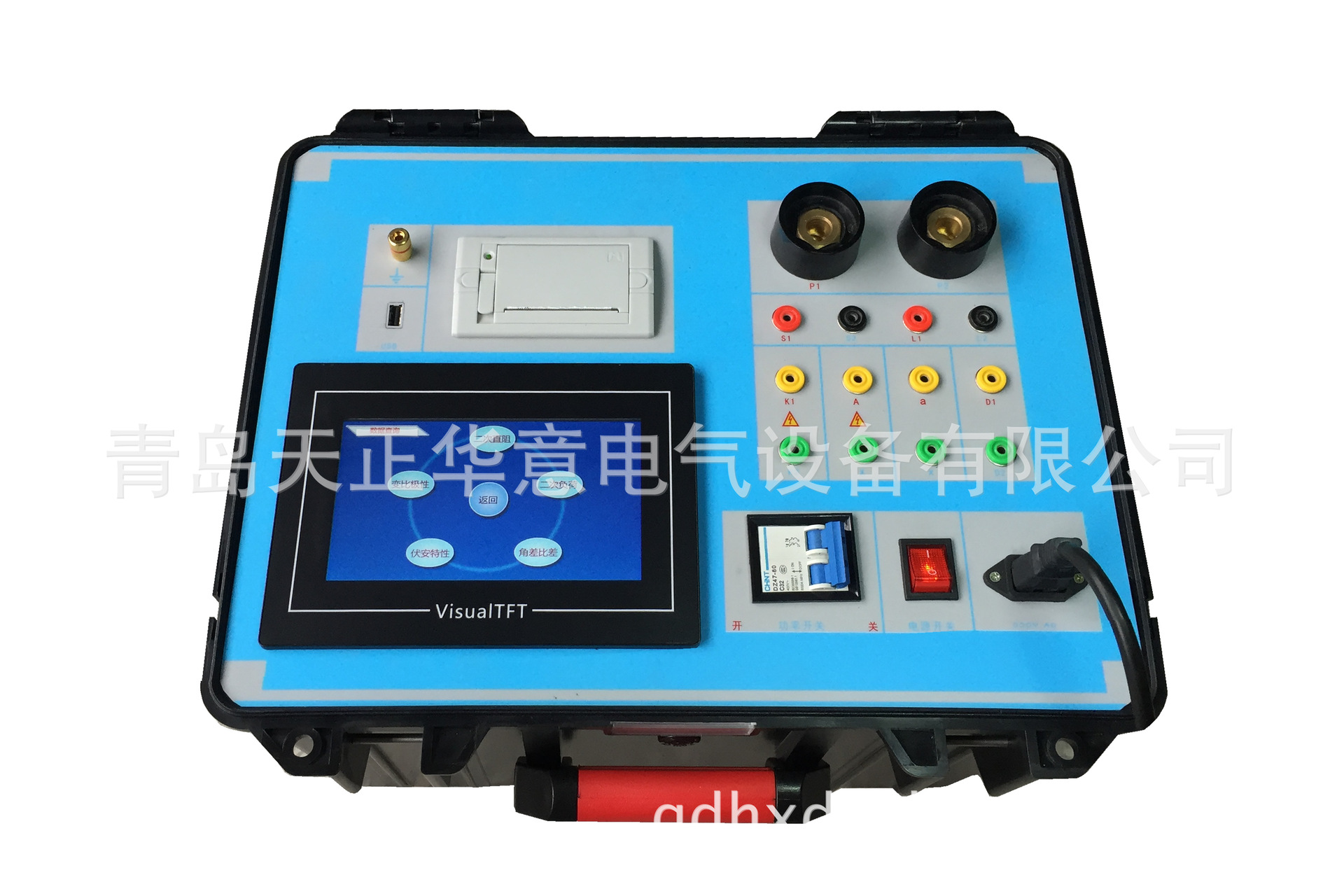

安顺互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

<安顺>天正华意电气设备有限公司
直流系统接地故障定位仪安顺

安顺互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。

<安顺>天正华意电气设备有限公司 直流系统接地故障定位仪安顺

安顺互感器综合测试仪、CT直阻测试接线示意图3．PT变比极性测量：测试接线如图18所示：图18、PT变比极性测试接线示意图用红色接线钳夹到被测PT的一次侧极性端端子A，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测PT的一次侧非极性端端子X，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；第三条测试线首端的红色芯接到被测PT的二次侧极性端a，黑色芯接到被测PT的二次侧非极性端x；末端的红色芯接到仪器标有“CT一次”部分端子的P1端子，末端的黑色芯接到仪器标有“CT一次”部分端子的P2端子。接好线后，在主界面选择相应的测试项目，按“确定键”开始测试直到自动结束。六、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．试验过程中不要将测试夹钳摘掉，防止开路。6．试验接线工作必须在确保已断电，且CT已由计量回路中断开的情况下进行；所以被要接线的位置提前要接地放电，防止感应电压触电。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行

<安顺>天正华意电气设备有限公司 直流系统接地故障定位仪安顺

安顺互感器综合测试仪 励磁数据：点击“上页” 、“下页”即可实现数据的上下翻。保 存：点击“保存”选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。误差曲线：点击“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5％或10％误差曲线即计算出的误差曲线。 自定义打印：程序会按照表格中的10个电流值进行打印。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。 额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。8.2、CT变比极性试验 进入CT变比极性菜单后首先选择测试方式，对于套管CT，或者一次阻抗过大无法升电流来测量变比时，或接线位置过高不便携带沉重的电流线连接时，请选择电压法。1：电流法变比极性测试。1）参数设置： 进入测试界面见图6。一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出自动测试界面，或按下”停止”人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

<安顺>天正华意电气设备有限公司

安顺互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。

<安顺>天正华意电气设备有限公司 直流系统接地故障定位仪安顺

安顺互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。

<安顺>天正华意电气设备有限公司 直流系统接地故障定位仪安顺

安顺互感器综合测试仪本手册的目的是为了让使用者熟悉、、正确、有效地操作使用互感器测试仪。参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。 此外，还可以确保测试仪的可靠运作和使用周期。测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有要求。只阅读测试仪使用手册并不能免除您必须遵守相关的所有及国际的规程。用户手册必须在测试仪使用的现场时刻备有。所有使用和用测试仪工作的用户必须要阅读它。除了要遵守使用手册及本国和地方的一些关于防止事故发生的规程，还要注意用于和恰当工作的公认的技术流程。为保障自身的规则符号注释在本手册中，不同的符号用于强调特定的/操作方式。 这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。警告标记与相关的特殊章节。电气危险 强调对身体和生命有潜在危险的行为或指导。 仅由具有资质的人员操作，并且需十分小心和注意规程。操作 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。 断开电缆连接时，总是从输送功率的装置开始。 在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
